উচ্চ-তাপমাত্রার PCB লেবেল 101: তাপ সম্পর্কে আপনার যা কিছু জানা দরকার-প্রতিরোধী সার্কিট বোর্ড চিহ্নিতকরণ

মুদ্রিত সার্কিট বোর্ডগুলি সোল্ডারিংয়ের সময় প্রচণ্ড উত্তাপের মধ্য দিয়ে যায়-প্রায়শই 200 ডিগ্রি ছাড়িয়ে যায়। সাধারণ লেবেল এটি বেঁচে থাকতে পারে না। তারা সঙ্কুচিত হয়, বিবর্ণ হয়, আনুগত্য হারায় বা অপঠনযোগ্য হয়ে যায়। আপনি যদি ইলেকট্রনিক্স ম্যানুফ্যাকচারিংয়ে কাজ করেন তবে আপনার এমন লেবেল দরকার যা তাপ পরিচালনা করতে পারে।

এই গাইড এর প্রয়োজনীয়তা কভার করেউচ্চ-তাপমাত্রার পিসিবি লেবেল: সেগুলি কী, দুটি প্রধান গ্রেড কীভাবে আলাদা, এবং কীভাবে আপনার নির্দিষ্ট প্রক্রিয়ার জন্য সঠিকটি বেছে নেবেন।

স্ট্যান্ডার্ড কাগজ বা পলিয়েস্টার লেবেল সোল্ডারিং তাপমাত্রার জন্য নির্মিত হয় না। তাপের সংস্পর্শে এলে তারা:

• সঙ্কুচিত এবং বিকৃত করে, বারকোড এবং পাঠ্য নষ্ট করে
• আঠালো গ্রিপ হারান, বুদবুদ বা পিলিং বন্ধ
• স্ক্যান করার জন্য বৈসাদৃশ্য হ্রাস করে হলুদ বা বাদামী করুন
• ভঙ্গুর এবং ফাটল হয়ে যায়

তাপের বাইরেও, PCBগুলি ফ্লাক্স, দ্রাবক এবং পরিষ্কার করার রাসায়নিকের সম্মুখীন হয় যা সাধারণ লেবেলগুলিকে আক্রমণ করে। ফলাফল হারানো ট্রেসেবিলিটি, পুনরায় কাজ, এবং সম্মতি ঝুঁকি. নির্মাতাদের জন্য যারা ট্রেসেবিলিটির উপর নির্ভর করে, ভুল লেবেল ব্যবহার করা একটি বিকল্প নয়।

উচ্চ-তাপমাত্রার পিসিবি লেবেলগুলি রিফ্লো এবং ওয়েভ সোল্ডারিং, সেইসাথে কঠোর রাসায়নিক ধোয়ার মতো সোল্ডারিং প্রক্রিয়াগুলি প্রতিরোধ করার জন্য বিশেষভাবে প্রকৌশলী। তারা তিনটি গুরুত্বপূর্ণ উপাদান একত্রিত করে:

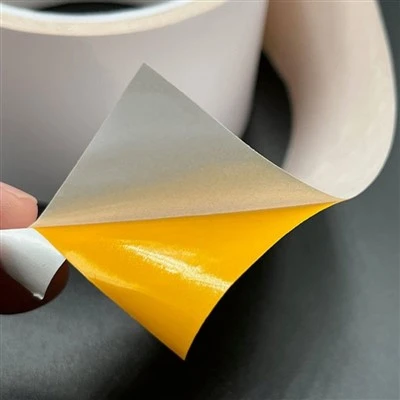

1. একটি তাপ-প্রতিরোধী মুখের উপাদান (প্রায় সবসময় পলিমাইড)
2. একটি টেকসই আঠালো যা তাপ এবং রাসায়নিক এক্সপোজারের মাধ্যমে বন্ধন করে
3. একটি মুদ্রণযোগ্য পৃষ্ঠ যা বারকোড এবং পাঠ্য পাঠযোগ্য রাখে

সঠিক সংমিশ্রণটি উত্পাদন থেকে চূড়ান্ত পণ্য পর্যন্ত নির্ভরযোগ্য সনাক্তকরণ নিশ্চিত করে।

সমস্ত উচ্চ-তাপমাত্রার PCB লেবেল একই নয়। অনুশীলনে, দুটি স্বতন্ত্র গ্রেড বাজারে আধিপত্য বিস্তার করে, প্রতিটি তাপীয় চাপের বিভিন্ন স্তরের জন্য নির্মিত।

স্ট্যান্ডার্ড গ্রেড: এক্রাইলিক-আঠালো পলিমাইড লেবেল

এটি PCB লেবেলিংয়ের ওয়ার্কহরস, প্রায় 90% রিফ্লো সোল্ডারিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এটি একটি ব্যবহার করেস্থায়ী এক্রাইলিক আঠালোএকটি পলিমাইড ফিল্মে।

ক্রমাগত অপারেটিং তাপমাত্রা:

• টেকসই ব্যবহার: -40 ডিগ্রী থেকে 175 ডিগ্রী
• দীর্ঘমেয়াদী বেকিং (ঘন্টা থেকে কয়েকশ ঘন্টা): 150-180 ডিগ্রি পর্যন্ত স্থিতিশীল। এই সীমার বাইরে, আঠালো বয়স হতে পারে, হলুদ হয়ে যেতে পারে বা অবশিষ্টাংশ ছেড়ে যেতে পারে।

সর্বোচ্চ তাপমাত্রা প্রতিরোধের (সীসা-মুক্ত রিফ্লো স্ট্যান্ডার্ড):

• স্ট্যান্ডার্ড প্রক্রিয়া: 5-6 মিনিটের জন্য 260 ডিগ্রি - কোনও উত্তোলন নেই, কোনও ড্রপআউট নেই, পরিষ্কার বারকোড নেই, কোনও আঠালো অবশিষ্টাংশ নেই৷
• চরম স্বল্পমেয়াদী: 90 সেকেন্ড পর্যন্ত 280 ডিগ্রী - এর বাইরে সামান্য হলুদ এবং সামান্য রক্তপাত ঘটতে পারে।

অ্যাপ্লিকেশনের জন্য সেরা:
কনজিউমার ইলেকট্রনিক্স, মোবাইল ফোন মাদারবোর্ড, স্ট্যান্ডার্ড এসএমটি রিফ্লো, সিঙ্গেল-পাস ওভেন প্রসেস।

প্রিমিয়াম গ্রেড: সিলিকন-আঠালো পলিমাইড লেবেল

সবচেয়ে চাহিদাপূর্ণ পরিবেশের জন্য ডিজাইন করা হয়েছে, এই গ্রেড a ব্যবহার করেসিলিকন-ভিত্তিক আঠালোযা অনেক বেশি তাপমাত্রায় এবং একাধিক হিটিং চক্রের মাধ্যমে এর বন্ধন বজায় রাখে।

ক্রমাগত অপারেটিং তাপমাত্রা:

• টেকসই ব্যবহার: -73 ডিগ্রী থেকে 260 ডিগ্রী, বার্ধক্য বা অবনতি ছাড়াই 180-220 ডিগ্রীতে দীর্ঘমেয়াদী স্থিতিশীলতা সহ।

সর্বোচ্চ তাপমাত্রা প্রতিরোধের:

• সর্বোচ্চ সহনশীলতা: 60-90 সেকেন্ডের জন্য 300 ডিগ্রি – একাধিক রিফ্লো পাস এবং হট-এয়ার রিওয়ার্ক সমস্যা ছাড়াই বেঁচে থাকে।
• তাত্ক্ষণিক চরম: সংক্ষিপ্ত যোগাযোগের জন্য 320-350 ডিগ্রি (যেমন, স্থানীয় সোল্ডারিং আয়রন বা টিনের স্নান) - লেবেলটি অক্ষত থাকে।

অ্যাপ্লিকেশনের জন্য সেরা:
স্বয়ংচালিত পিসিবি, পাওয়ার বোর্ড, সামরিক ইলেকট্রনিক্স, একাধিক রিফ্লো চক্র, হট-এয়ার রিওয়ার্ক, দীর্ঘমেয়াদী উচ্চ-তাপমাত্রার সরঞ্জাম।

নিজেকে এই মূল প্রশ্ন জিজ্ঞাসা করুন:

1. আপনার সর্বোচ্চ তাপমাত্রা এবং এক্সপোজার সময় কি?

5-6 মিনিটের জন্য 260 ডিগ্রিতে স্ট্যান্ডার্ড সীসা-মুক্ত রিফ্লোয়ের জন্য, এক্রাইলিক-ভিত্তিক গ্রেডই যথেষ্ট। যদি আপনার প্রক্রিয়াটি 260 ডিগ্রী ছাড়িয়ে যায় বা দীর্ঘ থাকার সময়ের প্রয়োজন হয়, বা আপনি যদি 280 ডিগ্রী শিখরের মুখোমুখি হন তবে সিলিকন গ্রেড বিবেচনা করুন।

2. লেবেলটি কি একাধিক রিফ্লো চক্রের মধ্য দিয়ে যাবে?

একক-পাস বোর্ড এক্রাইলিক ব্যবহার করতে পারে। যদি আপনার বোর্ড একাধিকবার রিফ্লোতে যায়, অথবা যদি আপনার গরম-বাতাস পুনরায় কাজের প্রয়োজন হয়, তাহলে সিলিকন আঠালো নিরাপদ পছন্দ - এটি বারবার গরম করার মাধ্যমে অখণ্ডতা বজায় রাখে।

3. কি রাসায়নিক এটি সম্মুখীন হবে?

উভয় আঠালো ফ্লাক্স এবং পরিষ্কারের দ্রাবককে প্রতিরোধ করে, কিন্তু সিলিকন আক্রমনাত্মক বোর্ড-ওয়াশ রাসায়নিক এবং তেল এবং জ্বালানীর দীর্ঘমেয়াদী এক্সপোজারের জন্য উচ্চতর প্রতিরোধের প্রস্তাব দেয় (স্বয়ংচালিতগুলিতে সাধারণ)।

4. আপনার কি আকার এবং বিন্যাস প্রয়োজন?

PCB স্থান সীমিত. লেবেলগুলি অনেক আকারে আসে, খুব ছোট (0.25 ইঞ্চি বর্গ) থেকে বড় আকারে। উপলব্ধ স্থান এবং আপনার বারকোড বা ডেটা ম্যাট্রিক্স কোডের আকার বিবেচনা করুন।

5. আপনার কি সার্টিফিকেশন দরকার?

অনেক অ্যাপ্লিকেশনের জন্য UL অনুমোদন, MIL-STD-202G সম্মতি বা UL94 V‑0 শিখা প্রতিবন্ধকতা প্রয়োজন। উভয় গ্রেড এই সার্টিফিকেশনের সাথে উপলব্ধ, কিন্তু সর্বদা পণ্য ডেটাশিট যাচাই করুন।

একবার আপনি সঠিক লেবেল নির্বাচন করলে, সেরা ফলাফলের জন্য এই টিপস অনুসরণ করুন:

পৃষ্ঠ পরিষ্কার করুন- লেবেল প্রয়োগ করার আগে ফ্লাক্সের অবশিষ্টাংশ, ধুলো এবং তেল সরান।

দৃঢ় চাপ প্রয়োগ করুন- নিশ্চিত করুন যে আঠালো বোর্ডের সাথে সম্পূর্ণ যোগাযোগ করে।

থার্মাল ট্রান্সফার প্রিন্টিং ব্যবহার করুন- এটি টেকসই, তাপ-প্রতিরোধী কোড তৈরি করে।

লেবেলের সাথে ফিতাটি মিলান- সর্বদা প্রস্তুতকারকের প্রস্তাবিত ফিতা ব্যবহার করুন।

600 ডিপিআই বিবেচনা করুন- খুব ছোট ডেটা ম্যাট্রিক্স বা QR কোডের জন্য, উচ্চ রেজোলিউশন প্রিন্টিং পঠনযোগ্যতা বজায় রাখতে সাহায্য করে।

1. এক্রাইলিক-ভিত্তিক এবং সিলিকন-ভিত্তিক পলিমাইড লেবেলের মধ্যে পার্থক্য কী?
এক্রাইলিক লেবেল 260 ডিগ্রি রিফ্লো এবং একক-পাস ব্যবহারের জন্য আদর্শ। সিলিকন লেবেলগুলি উচ্চ শিখর (300 ডিগ্রী), একাধিক রিফ্লো এবং ক্রমাগত 220 ডিগ্রী অপারেশন সহ্য করে, যা তাদের স্বয়ংচালিত এবং সামরিক অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

2. এক্রাইলিক পলিমাইড লেবেল 280 ডিগ্রী পরিচালনা করতে পারে?
তারা 280 ডিগ্রিতে 90 সেকেন্ড পর্যন্ত বেঁচে থাকতে পারে, তবে সামান্য হলুদ বা প্রান্ত আঠালো রক্তপাত দেখাতে পারে। দীর্ঘ এক্সপোজার বা পুনরাবৃত্তি চক্রের জন্য, সিলিকন সুপারিশ করা হয়।

3. সিলিকন লেবেল কতগুলি রিফ্লো চক্র সহ্য করতে পারে?
সিলিকন-আঠালো পলিমাইড লেবেলগুলি একাধিক রিফ্লো পাসের জন্য ডিজাইন করা হয়েছে - সাধারণত তিনটি বা তার বেশি - অবক্ষয় ছাড়াই, যখন অ্যাক্রিলিক লেবেলগুলি একক-পাস প্রক্রিয়াগুলির জন্য সেরা৷

4. এই লেবেলগুলি কি সীসা-মুক্ত সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ। উভয় গ্রেড সীসা-মুক্ত রিফ্লো (260 ডিগ্রি) এর জন্য প্রণয়ন করা হয়। এক্রাইলিক গ্রেড হল শিল্পের মান, যখন সিলিকন কঠোর বা পুনরাবৃত্তি প্রক্রিয়ার জন্য অতিরিক্ত মার্জিন অফার করে।

5. স্বয়ংচালিত PCB-এর জন্য আমার কি সবসময় সিলিকন আঠালো প্রয়োজন?
সর্বদা নয়, তবে এটি দৃঢ়ভাবে সুপারিশ করা হয়। স্বয়ংচালিত বোর্ডগুলি প্রায়শই একাধিক রিফ্লো, উচ্চ নিম্ন তাপমাত্রা এবং তেলের এক্সপোজারের সম্মুখীন হয় - এমন পরিস্থিতিতে যেখানে সিলিকন উল্লেখযোগ্যভাবে অ্যাক্রিলিককে ছাড়িয়ে যায়।
